航空級別的壓接工具，本產品JRD-AF8，適配K、KA、SK2/2、HD系列的定位器。

---

精益求精  銳意進取

品牌：JRready

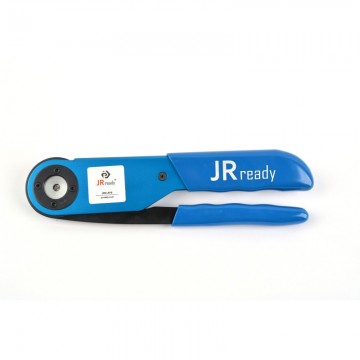

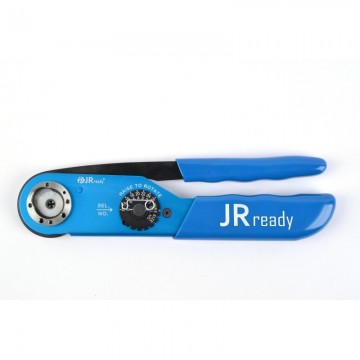

品名：JRD-AF8航空壓接鉗

材質：模具鋼材質

檔位：8檔式

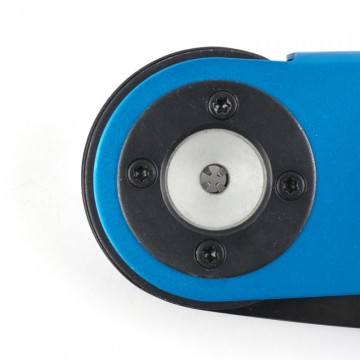

壓接形制：四芯軸八點式

長度：248

重量（mm2）：550

導線范圍（AWG/mm2）：12（3.33）-26（0.128）

通孔直徑：Φ5.60

---

參照美軍MIL-C-22520/2-01，適合美軍標、非符合壓接范圍連接器的圓形端子以及醫療器械產品的壓接。四芯軸壓接更加穩定更加可靠，是六邊壓接拉力的1.3倍。

具體應用細節：

用于壓接MIL-DTL-24308、MIL-DTL-26482、MIL-DTL-26500、MIL-DTL-26518、MIL-DTL-28748、MIL-DTL-28804、MIL-DTL-28840、MIL-C-38300、MIL-DTL-38999系列、MIL-C-5015系列、SAE AS81511系列、MIL-DTL-81659系列、DOD-C-83527、MIL-DTL-83723 SERIES 3、SAE AS81714 SERIES 1、2、MICRO ConNECTORS SERIES 801、803、804、805連接器。

---

※四芯軸壓接用于最高品質要求的壓接

※壓接齒同步運動，帶行程鎖定裝置，保證重復作業高可靠性的壓接質量

※通過式塞規校正

※多種定位器，包括定制/可配接MIL標準定位器

※優質鉻釩鋼，真空熱處理，經久耐用

本壓接鉗采用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓頭，壓力做向心直線運動，壓頭前段的壓齒接接觸體而完成導線與接觸體的壓接。壓接到位后消除作用在鉗柄上的壓力，在彈簧的作用下，四壓頭自動復位。四壓頭進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。

---

產品規格

---

使用流程

                  注意：不得用堅硬的鋼制壓接件或將實心或壁厚特厚的

                           圓筒形件塞入壓齒腔內肆意壓接，或當小檔誤入

                           大直徑接觸體壓接或壓齒腔內被硬物卡出時，請

                           聯系我們。

---

實用實例

---

高品質 劍指天下

告訴我們您的需求，我們幫您專項解決

規格說明書為本產品的使用規格，如不知是否為您所需、未找到匹配產品，

請聯系客服定制匹配產品，讓您工作更順心。

---
